Filter EMI DC
>

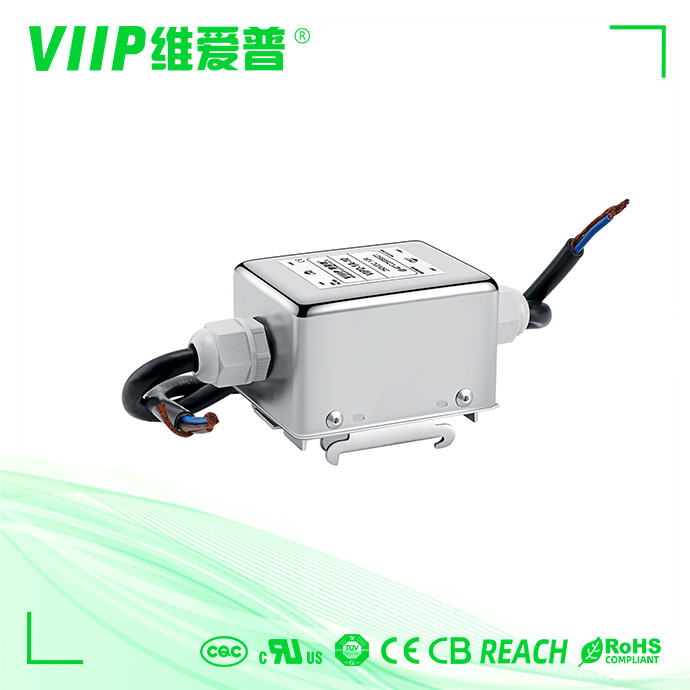

Beralih Catu Daya DC EMI Filter 50A 2250VDC 150Khz-30Mhz

Beralih Catu Daya DC EMI Filter 50A 2250VDC 150Khz-30Mhz

Nama merek: VIIP
Nomor Model: VIP2-1B-50
MOQ: 100 buah
harga: Bisa dinegosiasikan
Rincian kemasan: 33*33*18
Ketentuan Pembayaran: T/T, Western Union
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
CE TUV UL ROHS REACH
Fungsi transfer:
FILTER DC-EMI
Nilai Tegangan:
0-250VDC
Saat ini:
1A
Aplikasi:
Peralatan DC
Menyediakan kemampuan:
2000 pcs dalam waktu 10-15 hari
Menyoroti:

Filter catu daya dc 2250VDC

,

Filter EMI DC 50A 2250VDC

,

Filter EMI DC 30Mhz 50A

Deskripsi Produk

saklar catu daya DC filter kebisingan saluran listrik emi filter 50A

Detail Cepat:



Nomor model VIP2-1B-50
Tempat asal Cina
Fungsi Pemindahan Lulus Rendah
Uji Tegangan DC
Kasus Kotak Logam
Aplikasi sakelar catu daya, pertukaran SPC, dan perangkat listrik DC lainnya





Keterangan

Filter DC tujuan umum dengan kinerja atenuasi yang baik pada rentang frekuensi 150Khz-30Mhz





NOMOR BAGIAN: VIP2-1B-50

KARAKTERISTIK:

(1) PERINGKAT TEGANGAN ............................................... 0-380VDC

(2) PERINGKAT SAAT INI: ...............................................

DI 380VDC .....50A RMS Maks.

(3) FREKUENSI OPERASI: 0-400Hz

(4) PERINGKAT HIPOT (UNTUK SATU MENIT)

GARIS KE GROUND 2250 VDC

B.LINE KE LINE ....... 500VDC

(5) IR:100M ohm PADA 500VDC APAPUN INPUT ATAU OUTPUT KE GROUND

(6) RENTANG SUHU: -25"C -+85"C





Spesifikasi:

Bagian No. Nilai Saat Ini [A] Dimensi Fisik Skema Listrik Terminal Berat [g]
VIP2-2A-01 1A Gambar 1 Gambar 1 - - - - - - 0 95
VIP2-2A-03 3A Gambar 1 Gambar 1 - - - - - - 0 95
VIP2-2A-06 6A Gbr 1/Gbr.2 Gambar 1 - - - 0 0 95/175
VIP2-2A-10 10A Gambar 2 Gambar 1 - - - 0 - - - 175
VIP2-2B-20 20A Gbr.3 Gbr.2 M4 - - - - - - 320
VIP2-2B-30 30 Gbr.3 Gbr.2 M6 - - - - - - 320
VIP2-2B-50 50 Gbr.4 Gbr.2 M6 - - - - - - 1400
VIP2-2B-100 100A Gbr.4 Gbr.2 M8 - - - - - - 2000



Terminal:



Beralih Catu Daya DC EMI Filter 50A 2250VDC 150Khz-30Mhz 0





Tegangan pengenal 0-250VDC Nilai saat ini: IR 0,5A-300A
Tegangan uji DC Kategori iklim 25/085/21
(-25°C/+85°C Uji panas lembap selama 21 hari)



Skema listrik

Beralih Catu Daya DC EMI Filter 50A 2250VDC 150Khz-30Mhz 1



Dimensi Mekanik (Unit: mm)

Beralih Catu Daya DC EMI Filter 50A 2250VDC 150Khz-30Mhz 2

  SEBUAH B C D e F G H Saya J K L M N Q
1A 51 33 29 70 -- 351 60 -- Φ4.5 -- 20 9 19 -- --

3A 51 33 29 70 -- 351 60 -- Φ4.5 -- 20 9 19 -- --

  51 33 29 70 -- 351 60 -- Φ4.5 -- 20 9 19 -- --
6A
  51 51 29 73   73 63   Φ4.5 -- 25 10 22 15.5 6 3*0 8

10A 51 51 29 73 -- 73 63 -- Φ4.5 -- 25 10 22 15.5

20A 73 56 45 97 -- 105 87 -- Φ4.8 -- 24 28.5 12 3.3 M4

30A 73 56 45 97 -- 114 87 -- Φ4.8 -- 24 28.5 12 3.6 M6

50A 150 105 60 -- 135 190 90 120 Φ4.0 6 50 35 15 3.1 M6

100A 200 127 80 -- 170 264 116 150 Φ6.0 9 70 50 30 9 M8

toleransi 土1 土1 土1 士1 土1 土1 ±1 土0 5 士1 ±1 土 0 5 土0 5 士0 5   士0 5

Aplikasi:



sakelar catu daya, pertukaran SPC, dan perangkat listrik DC lainnya



Beralih Catu Daya DC EMI Filter 50A 2250VDC 150Khz-30Mhz 3Beralih Catu Daya DC EMI Filter 50A 2250VDC 150Khz-30Mhz 4Beralih Catu Daya DC EMI Filter 50A 2250VDC 150Khz-30Mhz 5
