Filter Penindasan EMI
>

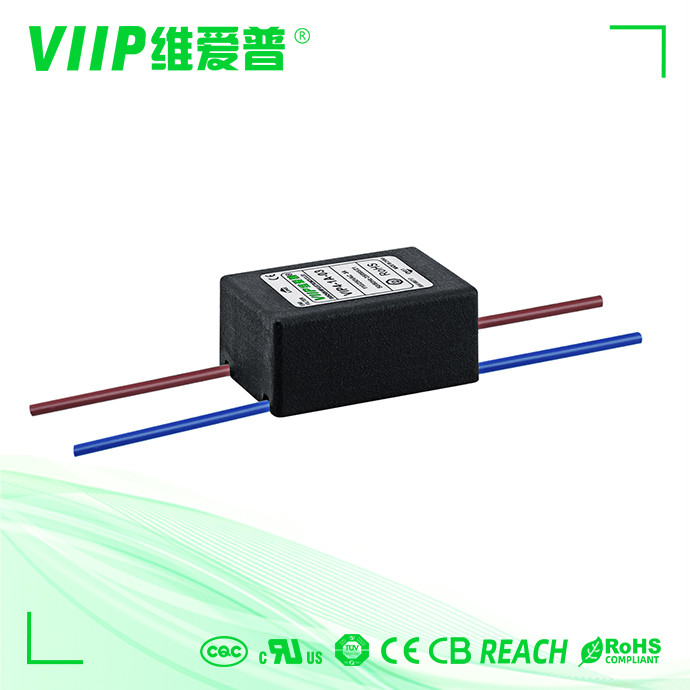

30A Satu Tahap EMI Suppression Filter 30-100dB AC Line Emi Filter

30A Satu Tahap EMI Suppression Filter 30-100dB AC Line Emi Filter

Nama merek: VIIP
Nomor Model: VIP4-1B-30
MOQ: bisa dinegosiasikan
harga: Bisa dinegosiasikan
Rincian kemasan: 33*33*18
Ketentuan Pembayaran: T/T, Western Union
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
CE TUV UL ROHS REACH
Dinilai Saat Ini:
30A
Jenis:
Filter Penindasan EMI
Sertifikasi:
CE ROHS
Baris ke baris:
1450VDC
Aplikasi:
Peralatan Elektronik
Jenis Paket:
Permukaan gunung
Menyediakan kemampuan:
2000 pcs dalam waktu 10-15 hari
Menyoroti:

Filter Penekan EMI Satu Tahap 30A

,

Filter Emi Jalur AC 100dB

,

Filter Penekan EMI 30A 30dB

Deskripsi Produk

Filter Penindasan EMI 30 Ampere, Filter Interferensi Elektromagnetik

Detail Cepat:



Tempat asal Cina
Nomor model VIP4-1B-30
Impedansi Masukan 50Ω
Sayakerugian penyisipan 30-100dB
Baris ke Baris 1760VDC
Frekuensi Pusat Nominal 150KHZ~30MHZ
Sertifikat ISO9001 CE ROHS cUL TUV
Frekuensi operasi 50/60HZ
Kisaran Suhu 25/085/21



Filter mode umum satu tahap dengan pengaruh luar biasa.Filter AC serba guna dengan kinerja atenuasi yang baik pada rentang frekuensi 150khz-30Mhz





Tabulasi filter emi fase tunggal:



Bagian No. Nilai Saat Ini [A] 250VAC/50Hz @ 20C
Arus Kebocoran [mA]
Dimensi Fisik Skema Listrik Terminal Berat [g]
baut blok terminal kabel
VIP4-1A-01 1A <0,5mA Gambar 1 Gambar 1 - - - - - - 0 65
VIP4-1A-03 3A <0,5mA Gambar 1 Gambar 1 - - - - - - 0 65
VIP4-1A-06 6A <0,5mA Gambar 1 Gambar 1 - - - - - - 0 65
VIP4-1A-10 10A <0,5mA Gambar 2 Gambar 1 - - - 0 - - - 75
VIP4-1B-06 6A <1,0mA Gambar 3/Gambar 4 Gambar 2 M4 0 - - - 140
VIP4-1B-10 10A <1,0mA Gambar 3/Gambar 4 Gambar 2 M4 0 - - - 170
VIP4-1B-20 20A <1,0mA Gambar 3/Gambar 4 Gambar 2 M4 0 - - - 170
VIP4-1B-30 30A <1,0mA Gambar 5 Gambar 2 M6 - - - - - - 320
VIP4-1B-50 50A <2.0mA Gambar 5 Gambar 2 M6 - - - - - - 600
VIP4-1B-100 100A <2.0mA Gambar 5 Gambar 2 M8 - - - - - - 1380
VIP4-1B-150 150A <2.0mA Gambar 5 Gambar 2 M10 - - - - - - 1900
VIP4-1B-200 200A <2.0mA Gambar 5 Gambar 2 M10 - - - - - - 1900



Skema listrik:

30A Satu Tahap EMI Suppression Filter 30-100dB AC Line Emi Filter 0

Dimensi Mekanik (Unit: mm)
30A Satu Tahap EMI Suppression Filter 30-100dB AC Line Emi Filter 1



    SEBUAH B C D e F G H   K L M N p Q
VIP4-1B   51 51 29 73 --- 73 63 --- Φ4.5 25 10 22 --- 15.5 6.3*0.8
6A               ---
  51 51 29 86 --- 86 63 --- Φ4.5 25 10 9 3.4 15.5 M4
                ---
  51 51 29 73 --- 73 63 --- Φ4.5 25 10 22 --- 15.5 6.3*0.8
10A               ---
  51 51 29 86 --- 86 63 --- Φ4.5 25 10 22 3.4 15.5 M4
                ---
  51 51 29 73 --- 73 63 --- Φ4.5 25 10 22 --- 15.5 6.3*0.8
20A
  51 51 29 84 --- 84 63 --- Φ4.5 25 20 8.5 2.5 --- M4

30A 63 51 38 85 --- 104 75 --- Φ5.0 25 25 9 3.8 --- M6

50A 96 80 42 --- 105 137 50 95 Φ4.0 6 42 20 20 3.4 M6

100A 120 100 50   130 184 80 115 Φ4.0 6 66 28 10 9 M8

150A 150 105 60   135 214 90 120 Φ4.0 6 50 35 15 4.8 M10

200A 150 105 60   135 213 90 120 Φ4.0 6 50 35 15 4.4 M10

Toleransi ±1 ±1 1 1 ±1 ±1 0 5 0 5 0 5 0 5 0 5 0 5 0 5 0 5
  •

Aplikasi:



1. Peralatan listrik dan elektronik



2. Peralatan medis



3. Peralatan datacom



4. Peralatan otomasi kantor
