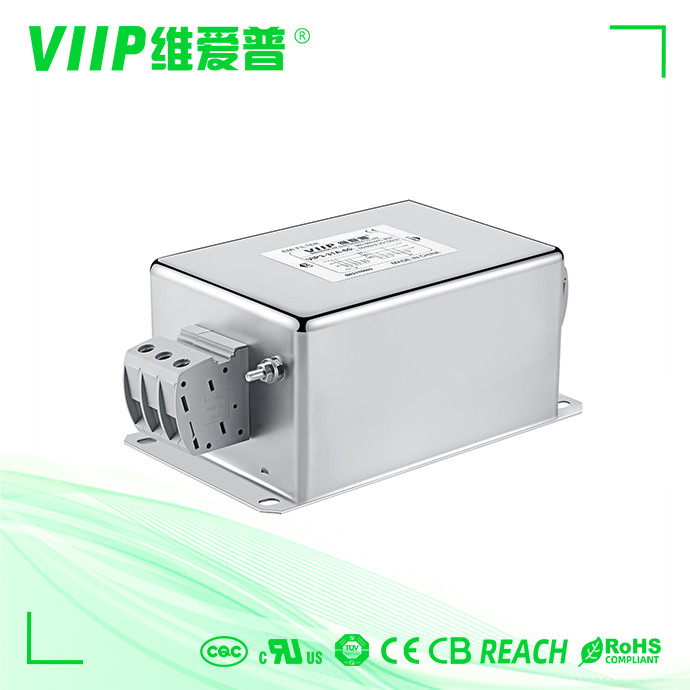

Name: 20A TUV CE Disetujui Filter EMI 3 Fase Untuk Sistem Manajemen Daya
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP3-32C-20
Price: 25.00 USD
Availability: InStock

Nama merek:	VIIP WeiAiPu
Nomor Model:	VIP3-32C-20
MOQ:	1 pcs
harga:	Bisa dinegosiasikan
Rincian kemasan:	333318
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

CINA

Sertifikasi:

CE TUV UL CQC

Fungsi transfer:

Tujuan umum

Tegangan Terukur:

110/250VAC

Nilai Saat Ini:

20A

Aplikasi:

Sistem manajemen daya

kasus:

Logam

Nama Produk:

Filter EMI 3 Fase

Impedansi Masuk:

500VDC/100MOHMMIN

Rentang frekuensi:

150 kHz hingga 30 GHz

Suhu penyimpanan:

-40 ℃ ~ + 85 ℃

Artikel:

FILTER EMI

Frekuensi Operasi:

50/60hz

Frekuensi pusat nominal:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensi:

Bervariasi tergantung pada model

Pelabuhan:

Shenzhen

Gaya Terminasi:

Pin Solder

Listrik nominal:

Berbeda

Berat badan:

290g-1000g

Ketahanan Isolasi:

≥100MΩ

Sesuai dengan RoHS:

Ya.

Kelembaban:

≤95%RH

Menyediakan kemampuan:

2000 pcs dalam waktu 10-15 hari

Menyoroti:

Filter EMI 3 Fase 250VAC

Filter EMI 20A 3 Fase

Filter EMI Tiga Fase CE

Deskripsi Produk

20A TUV CE Disetujui Filter EMI 3 Fase Untuk sistem manajemen daya

Filter emi 3 faseKeterangan:

cocok untuk catu daya tiga fase tiga jalur

struktur kompak, instalasi sederhana dan hemat waktu, sangat cocok untuk aplikasi dengan ruang terbatas, sangat hemat biaya

Spesifikasi

Barang	Filter emi 3 fase
Model	VIP3-32C-20
Fungsi Transfer	Lulus Rendah
Jenis Paket	Permukaan gunung
Frekuensi Pusat Nominal	150K-30MHZ
Kerugian Penyisipan	60~90dB
Impedansi Masukan	50Ω
Tegangan Terukur	110V / 250V
Nilai Saat Ini	20A
Suhu Lingkungan	40 °C
Kisaran suhu	25 / 085 / 21
Frekuensi operasi	50/60HZ
Baris ke Baris	2250VDC
Jalur ke Tanah	2700VDC
Arus Kebocoran Maksimum	250VAC/60HZ 0.8mA Maks
MOQ	1 buah
Aplikasi	peralatan laser
memimpin waktu	5~15 hari kerja

Deskripsi filter emi 3 fase:

Nilai saat ini: 0,5-2000A

Versi medis opsional (tipe H)

Sambungan solder lug, stud atau terminal block (lebih dari 250A itu adalah batang tembaga)

Versi khusus khusus berdasarkan permintaan

Cocok untuk catu daya tiga fase tiga jalur

Seri VIP3-32C adalah filter dua tahap yang terdiri dari satu mode umum dan satu mode diferensial dengan efek penyaringan yang ditingkatkan dari gangguan mode diferensial

Efek penyaringan mode umum dan diferensial yang sangat baik untuk interferensi dari 10KHz hingga 30MHz

520VAC atau 690VAC versi tegangan tinggi opsional

Skema listrik:

Tabulasi:

Bagian No.	Nilai Saat Ini [A]	250VAC/50Hz@20C Arus Kebocoran [mA]	Dimensi Fisik	Skema Listrik	terminal	Berat [g]
VIP3-32B-10	10A	<4 OMA	Gambar 2	Gambar 1	M4	1400
VIP3-32B-20	20A	<4 OMA	Gambar 2	Gambar 1	M4	1400
VIP3-32B-50	50A	<60mA	Gambar 2	Gambar 1	M6	1600
VIP3-32B-100	100A	<60mA	Gambar 2	Gambar 1	NONA	3700
VIP3-32B-150	150A	<60mA	Gambar 2	Gambar 1	M10	7000
VIP3-32B-200	200A	<60mA	Gambar 2	Gambar 1	M10	7000
VIP3-32C-06	6A	<4 OMA	Gambar 2	Gambar 2	M4	650
VIP3-32C-10	10A	<4 OMA	Gambar 1	Gambar 2	M4	650
VIP3-32C-20	20A	<10 OmA	Gambar 1	Gambar 2	M4	1400
VIP3-32C-50	50A	<15 OmA	Gambar 2	Gambar 2	M6	3200

Dimensi Mekanik (mm):

		SEBUAH	B	C	E	F	G	H		J	K	L	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	60	9	70	50	20	31	46	M6

Toleransi		±1	±1	1	±1	±1	0 5	0 5	0 5	0 5	0 5	0 5	0 5	0 5	0 5

Aplikasi:

Banyak digunakan semua jenis unit listrik dengan gaya koneksi , seperti mesin cetak, mesin pengepakan, peralatan tekstil, AC industri, UPS, peralatan medis.
