Filter EMI Fase Tunggal

10KHZ-30MHZ Common Mode EMI Filter Fase Tunggal Untuk Peralatan Diagnostik

Semua Kategori

Inti Ferit Datar

Hubungi Kami

Miss. Vicky Lee

vip6@szviip.com

19925448748

Hubungi Sekarang

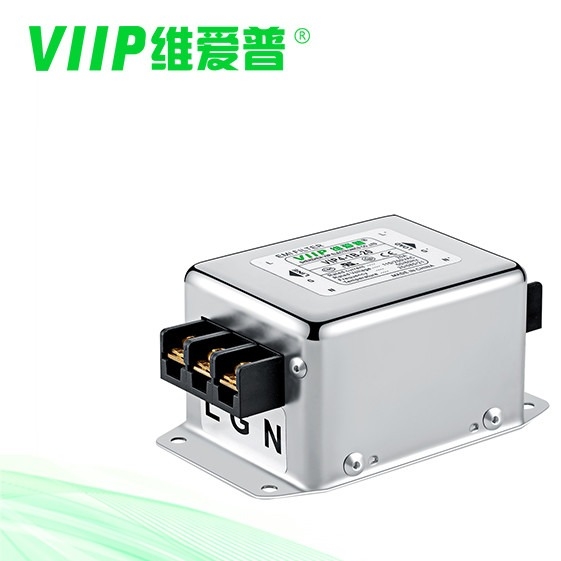

10KHZ-30MHZ Common Mode EMI Filter Fase Tunggal Untuk Peralatan Diagnostik

Nama merek:	VIIP WeiAiPu
Nomor Model:	VIP4-2B-06
MOQ:	1 pcs
harga:	Bisa dinegosiasikan
Rincian kemasan:	333318
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE TUV UL CQC

Dinilai Saat Ini:

Jenis:

Filter EMC

Fungsi transfer:

Penyaring AC-EMI

Frekuensi pusat nominal:

10KHZ~30MHZ

Sertifikasi:

CE ROHS

Aplikasi:

Peralatan militer

Impedansi Masuk:

500VDC/100MOHMMIN

Rentang frekuensi:

150 kHz hingga 30 GHz

Suhu penyimpanan:

-40 ℃ ~ + 85 ℃

Artikel:

FILTER EMI

Frekuensi Operasi:

50/60hz

Frekuensi pusat nominal:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensi:

Bervariasi tergantung pada model

Pelabuhan:

Shenzhen

Gaya Terminasi:

Pin Solder

Listrik nominal:

Berbeda

Berat badan:

290g-1000g

Ketahanan Isolasi:

≥100MΩ

Sesuai dengan RoHS:

Kelembaban:

≤95%RH

Menyediakan kemampuan:

2000 pcs dalam waktu 10-15 hari

Menyoroti:

Filter EMI Mode Umum 10KHZ

Filter EMI Mode Umum 30MHZ

Peralatan Diagnostik Filter EMI Fase Tunggal

Deskripsi Produk

Filter EMI 10KHZ-30MHZ Mode Umum Fase Tunggal untuk peralatan Diagnostik

VIP4-2B-03(B042W0910) Rev 4.0.pdf

Filter EMI 10KHZ-30MHZ Mode Umum Fase Tunggal untuk peralatan DiagnostikDetail Cepat:

Tempat asal	Cina
Nomor model	VIP4-2B-06
Impedansi Masukan	50Ω
Sayakerugian penyisipan	30-100dB
Baris ke Baris	1760VDC
Frekuensi Pusat Nominal	10KHZ~30MHZ
Sertifikat	ISO9001 CE ROHS cUL TUV
Frekuensi operasi	50/60HZ
Kisaran Suhu	25/085/21

Filter EMI 10KHZ-30MHZ Mode Umum Fase Tunggal untuk peralatan Diagnostik Fitur dan keuntungan:

Lebih dari dua tingkat fitering.10 KHz一30 MHz broadbandpenyaringan efisiensi tinggi, terutama meningkatkan efek penyaringan frekuensi rendah antara 10 KHz150 KHz.

Dirancang khusus untuk transmisi peralatan militer melalui CE102 inGJB151A/ 152A

Filter EMI 10KHZ-30MHZ Mode Umum Fase Tunggal untuk peralatan Diagnostik Spesifikasi:

10KHZ-30MHZ Common Mode EMI Filter Fase Tunggal Untuk Peralatan Diagnostik 0

Tabulasi

Bagian No.	Nilai Saat Ini [A]	250VAC/50Hz @ 20C Arus Kebocoran [mA]	Dimensi Fisik	Skema Listrik	Terminal			Berat [g]
Bagian No.	Nilai Saat Ini [A]	250VAC/50Hz @ 20C Arus Kebocoran [mA]	Dimensi Fisik	Skema Listrik	baut	blok terminal	kabel	Berat [g]
VIP4-2A-01	1A	<0,5mA	Gambar 2	Gambar 1	- - -	- - -	0	95
VIP4-2A-03	3A	<0,5mA	Gambar 2	Gambar 1	- - -	- - -	0	95
VIP4-2A-06	6A	<0,5mA	Gambar 2	Gambar 1	- - -	- - -	0	95
VIP4-2A-10	10A	<1,0mA	Gambar 4	Gambar 1	- - -	0	- - -	170
VIP4-2B-06	6A	<1,0mA	Gambar 4	Gambar 2	M4	0	- - -	170
VIP4-2B-10	10A	<1,0mA	Gambar 4	Gambar 2	M4	0	- - -	170
VIP4-2B-20	20A	<1,0mA	Gambar 4	Gambar 2	M4	0	- - -	321
VIP4-2B -50	50A	<2.0mA	Gambar 5	Gambar 2	M6	- - -	- - -	1400
VIP4-2B-100	100A	<2.0mA	Gambar 5	Gambar 2	M6	- - -	- - -	2000
VIP4-2B-200	200A	<2.0mA	Gambar 5	Gambar 2	M8	- - -	- - -	3000
VIP4-2C-01	1A	<0,5mA	Gambar 1	Gambar 3	M10	- - -	0	65
VIP4-2C-03	3A	<0,5mA	Gambar 2	Gambar 3	M10	- - -	0	95
VIP4-2C-06	6A	<1,0mA	Gambar 4	Gambar 3	M4	0	- - -	175
VIP4-2C-10	10A	<1,0mA	Gambar 4	Gambar 3	M4	0	- - -	175
VIP4-2C-20	20A	<1,0mA	Gambar 5	Gambar 3	M4	- - -	- - -	600
VIP4-2C-50	50A	<2.0mA	Gambar 5	Gambar 3	M6	- - -	- - -	1600

FAQ:
T: Apakah Anda menawarkan produk yang disesuaikan?
A: Ya, kami dapat mengembangkan cetakan baru sesuai kebutuhan Anda jika Anda dapat memberikan sampel atau gambar dan spesifikasi kepada kami.

T: Apakah Anda produsen ISO9001?
A: Ya, kami adalah produsen profesional perancangan dan pembuatan filter EMI sejak 2009.

Q: Berapa lama waktu pengiriman?
A: Kami memastikan pengiriman cepat.Umumnya, ini akan memakan waktu 2-5 hari untuk sampel;10 sampai 15 untuk pesanan kecil, 15-25days untuk produksi massal setelah menerima uang muka Anda.Waktu pengiriman spesifik tergantung pada barang dan jumlah pesanan Anda.Silahkan hubungi kami
