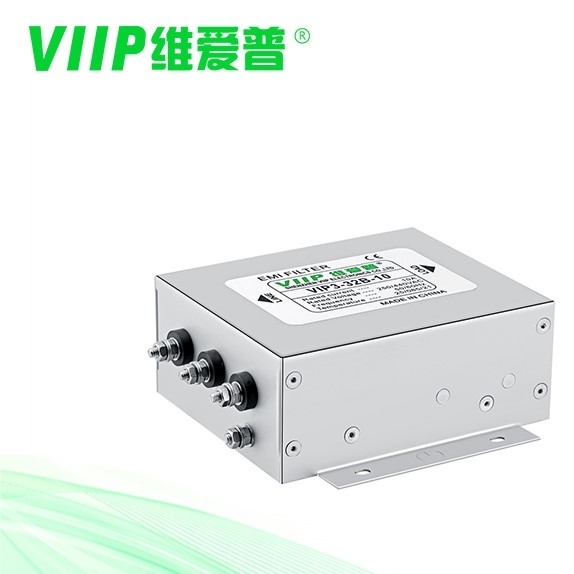

Perlindungan Informasi 380V 440V 3 Phase EMI Filter With Screw

Nama merek:	VIIP WeiAiPu
Nomor Model:	VIP3-32B-100
MOQ:	1 pcs
harga:	Bisa dinegosiasikan
Rincian kemasan:	333318
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE TUV UL CQC

Fungsi transfer:

Tujuan umum

Dinilai Saat Ini:

Kasus:

Logam

Nama Produk:

Filter EMI/RFI mode umum

Frekuensi pusat nominal:

50/60hz

Kisaran suhu:

25/085/21

Impedansi Masuk:

500VDC/100MOHMMIN

Rentang frekuensi:

150 kHz hingga 30 GHz

Rentang frekuensi:

150 kHz hingga 30 GHz

Suhu penyimpanan:

-40 ℃ ~ + 85 ℃

Artikel:

FILTER EMI

Frekuensi Operasi:

50/60hz

Frekuensi pusat nominal:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensi:

Bervariasi tergantung pada model

Pelabuhan:

Shenzhen

Gaya Terminasi:

Pin Solder

Listrik nominal:

Berbeda

Berat badan:

290g-1000g

Ketahanan Isolasi:

≥100MΩ

Sesuai dengan RoHS:

Kelembaban:

≤95%RH

Menyediakan kemampuan:

2000 pcs dalam 10-15 hari

Menyoroti:

Filter EMI 3 Fase 440V

Filter EMI 3 Fase 380V

Filter EMI 3 Fase Sekrup

Deskripsi Produk

380V 440V 3 Phase EMI Filter Dengan Terminal Blok untuk perlindungan Informasi

Keterangan:

cocok untuk catu daya tiga fase tiga saluran

struktur kompak, instalasi sederhana dan hemat waktu, sangat cocok untuk aplikasi dengan ruang terbatas, sangat hemat biaya

Spesifikasi

Barang	Filter emi 3 fasa
Model	VIP3-32B-100
Fungsi Pemindahan	Lulus Rendah
Jenis Paket	Permukaan gunung
Frekuensi Pusat Nominal	150K-30MHZ
Kerugian penyisipan	60~90dB
Impedansi Masukan	50Ω
Nilai Tegangan	110V/250V
Dinilai Saat Ini	100A
Suhu Lingkungan	40°C
Kisaran Suhu	25/085/21
Frekuensi operasi	50/60HZ
Baris ke Baris	2250VDC
Baris ke Tanah	2700VDC
Arus Kebocoran Maksimum	250VAC/60HZ 0,8mA Maks
MOQ	1 buah
Aplikasi	Peralatan laser
waktu terkemuka	5~15 hari kerja

Keterangan lebih lanjut:

Nilai saat ini: 0,5-2000A

Versi medis opsional (tipe H)

Solder lug, stud atau koneksi blok terminal (lebih dari 250A itu batang tembaga)

Versi khusus khusus berdasarkan permintaan

Cocok untuk catu daya tiga fase tiga saluran

Seri VIP3-32B adalah filter dua tahap mode umum kinerja tinggi tiga fase tiga saluran

Seri VIP3-32C adalah filter dua tahap yang terdiri dari satu mode umum dan satu mode diferensial dengan efek penyaringan yang ditingkatkan dari interferensi mode diferensial

Efek penyaringan mode umum dan diferensial yang sangat baik untuk interferensi dari 10KHz hingga 30MHz

Versi tegangan tinggi 520VAC atau 690VAC opsional

Bagian No.	Nilai Saat Ini [A]	250VAC/50Hz @ 20C Arus Kebocoran [mA]	Dimensi Fisik	Skema Listrik	Terminal	Berat [g]
VIP3-32B-10	10A	<4,0mA	Gambar 2	Gambar 1	M4	1400
VIP3-32B-20	20A	<4,0mA	Gambar 2	Gambar 1	M4	1400
VIP3-32B-50	50A	<6.0mA	Gambar 2	Gambar 1	M6	1600
VIP3-32B-100	100A	<6.0mA	Gambar 2	Gambar 1	M8	3700
VIP3-32B-150	150A	<6.0mA	Gambar 2	Gambar 1	M10	7000
VIP3-32B-200	200A	<6.0mA	Gambar 2	Gambar 1	M10	7000
VIP3-32C-06	6A	<4,0mA	Gambar 2	Gambar 2	M4	650
VIP3-32C-10	10A	<4,0mA	Gambar 1	Gambar 2	M4	650
VIP3-32C-20	20A	<10,0mA	Gambar 1	Gambar 2	M4	1400
VIP3-32C-50	50A	<10,0mA	Gambar 2	Gambar 2	M6	3200

Skema listrik:

Perlindungan Informasi 380V 440V 3 Phase EMI Filter With Screw 0

Dimensi Mekanis (Unit: mm)

Perlindungan Informasi 380V 440V 3 Phase EMI Filter With Screw 1

		SEBUAH	B	C	e	F	G	H	Saya	J	K	L	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4.0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4.0	6	50	28	10	3	25	M4

	50A	150	105	60	135	190	90	120	Φ4.0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ6.0	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ8.0	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ8.0	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4.0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4.0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4.0	6	50	28	10	3	25	M4

	50A	200	127	80	170	240	116	150	Φ6.0	9	70	50	20	31	46	M6

toleransi		土1	土1	土1	土1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Aplikasi:

Banyak digunakan semua jenis unit listrik dengan ⛛ gaya koneksi, seperti mesin cetak, mesin pengepakan, peralatan tekstil, AC industri, UPS, peralatan medis .etc

FAQ

Tentang VIIP
Q: Apakah Anda manafacturer atau perusahaan dagang?
Shenzhen VIIP adalah produsen untuk Produk EMI/EMC yang berlokasi di Shenzhen Guangdong China.

Tentang Produk
T: Sertifikasi apa yang Anda miliki untuk produk Anda?
Kami sudah mendapat CE ROHS FCC dan seterusnya.
T: Apa MOQ Anda?
Itu tergantung pada item yang berbeda, kami memiliki permintaan MOQ rendah, karena kami memiliki gudang besar untuk pesanan stok.
T: Apa cara pengiriman yang Anda dukung untuk pengiriman?
Kami mendukung pengiriman udara, laut dan kereta api.

Tentang Pesanan Sampel
T: Dapatkah saya memesan sampel untuk produk Anda?
A: Ya, kami menawarkan sampel produk, termasuk sampel campuran.
