Filter EMI Fase Tunggal

Tujuan Umum Bahan Ac EMI Power Line Fase Tunggal Filter Kinerja Tinggi

Semua Kategori

Inti Ferit Datar

Hubungi Kami

Miss. Vicky Lee

vip6@szviip.com

19925448748

Hubungi Sekarang

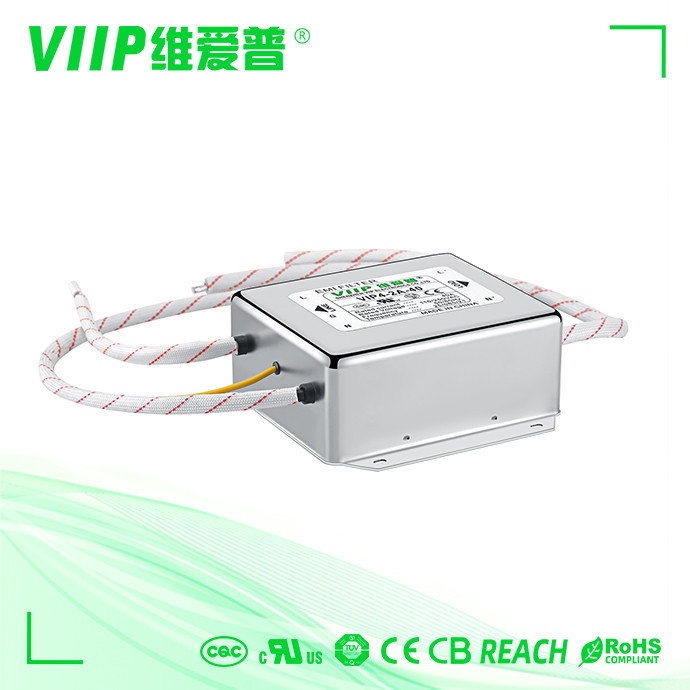

Tujuan Umum Bahan Ac EMI Power Line Fase Tunggal Filter Kinerja Tinggi

Nama merek:	VIIP WeiAiPu
Nomor Model:	VIP4-1A-03(B041W0638)
MOQ:	1 pcs
harga:	Bisa dinegosiasikan
Rincian kemasan:	333318
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE TUV UL CQC

Dinilai Saat Ini:

Jenis:

Filter EMC

Fungsi transfer:

Penyaring AC-EMI

Frekuensi pusat nominal:

150KHz ~ 30MHz

Sertifikasi:

CE ROHS

Aplikasi:

Peralatan medis

Impedansi Masuk:

500VDC/100MOHMMIN

Rentang frekuensi:

150 kHz hingga 30 GHz

Suhu penyimpanan:

-40 ℃ ~ + 85 ℃

Artikel:

FILTER EMI

Frekuensi Operasi:

50/60hz

Frekuensi pusat nominal:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Frekuensi pusat nominal:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensi:

Bervariasi tergantung pada model

Pelabuhan:

Shenzhen

Gaya Terminasi:

Pin Solder

Listrik nominal:

Berbeda

Berat badan:

290g-1000g

Ketahanan Isolasi:

≥100MΩ

Sesuai dengan RoHS:

Kelembaban:

≤95%RH

Menyediakan kemampuan:

2000 pcs dalam 10-15 hari

Menyoroti:

Filter EMI Power Line 150KHZ

Filter EMI Power Line 3A

Filter EMI Ac Kinerja Tinggi

Deskripsi Produk

Bahan Filter Ac Serba Guna Single Phase EMI Power Line Filter Kinerja Tinggi

VIP4-1A-03(B041W0638) Rev 4.0.pdf

Filter Saluran Listrik EMI Fase Tunggal Tujuan Umum Berkinerja TinggiDetail Cepat:

Tempat asal	Cina
Nomor model	VIP4-1A-03
Impedansi Masukan	50Ω
SAYAkerugian penyisipan	30-100dB
Baris ke Baris	1760VDC
Frekuensi Pusat Nominal	10KHZ~30MHZ
Sertifikat	ISO9001 CE ROHS TUV
Frekuensi operasi	50/60HZ
Kisaran Suhu	25/085/21

Fitur dan Manfaat untukFilter emi AC satu fasa:

150 KHz一30 MHz broadbandpenyaringan efisiensi tinggi, terutama meningkatkan efek penyaringan frekuensi rendah antara 10 KHz150 KHz.

Dirancang khusus untuk transmisi peralatan militer melalui CE102 inGJB151A/ 152A

Spesifikasi Untuk filter emi fase tunggal AC:

fitur untuk filter emi fase tunggal

1. Nilai saat ini: 0,5A-300A

2. Berbagai terminal: kawat, lug solder, stud, blok terminal, dll

3. Versi medis opsional (tipe H)

4. Versi khusus khusus tersedia berdasarkan permintaan

Filter AC tujuan umum dengan rentang frekuensi atenuasi yang baik 150KHz-30MHz

Struktur kompak, rasio biaya-kinerja tinggi, mudah dipasang, aman dan andal

Seri VIP4 -1A dan VIP4 -1B adalah filter mode umum satu tahap dengan armada penyaringan yang hampir sama, hanya sedikit perbedaan arus berbeda

Versi tegangan tinggi di atas 380VAC juga tersedia

Tabulasi Filter EMI Power Line Satu Fase Tujuan Umum Berperforma Tinggi

Bagian No.	Nilai Saat Ini [A]	250VAC/50Hz @ 20C Arus Kebocoran [mA]	Dimensi Fisik	Skema Listrik	Terminal			Berat [g]
Bagian No.	Nilai Saat Ini [A]	250VAC/50Hz @ 20C Arus Kebocoran [mA]	Dimensi Fisik	Skema Listrik	baut	blok terminal	kabel	Berat [g]
VIP1-1A-01	1A	<0,5mA	Gambar 1	Gambar 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0,5mA	Gambar 1	Gambar 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0,5mA	Gambar 1	Gambar 1	- - -	- - -	0	65
VIP1-1A-10	10A	<0,5mA	Gambar 2	Gambar 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0mA	Gambar 3/Gambar 4	Gambar 2	M4	0	- - -	140
VIP4-1B-10	10A	<1,0mA	Gambar 3/Gambar 4	Gambar 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0mA	Gambar 3/Gambar 4	Gambar 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0mA	Gambar 5	Gambar 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2.0mA	Gambar 5	Gambar 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	Gambar 5	Gambar 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	Gambar 5	Gambar 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	Gambar 5	Gambar 2	M10	- - -	- - -	1900

Skema listrik:

Tujuan Umum Bahan Ac EMI Power Line Fase Tunggal Filter Kinerja Tinggi 0

Dimensi Mekanik (Unit: mm)

Tujuan Umum Bahan Ac EMI Power Line Fase Tunggal Filter Kinerja Tinggi 1
