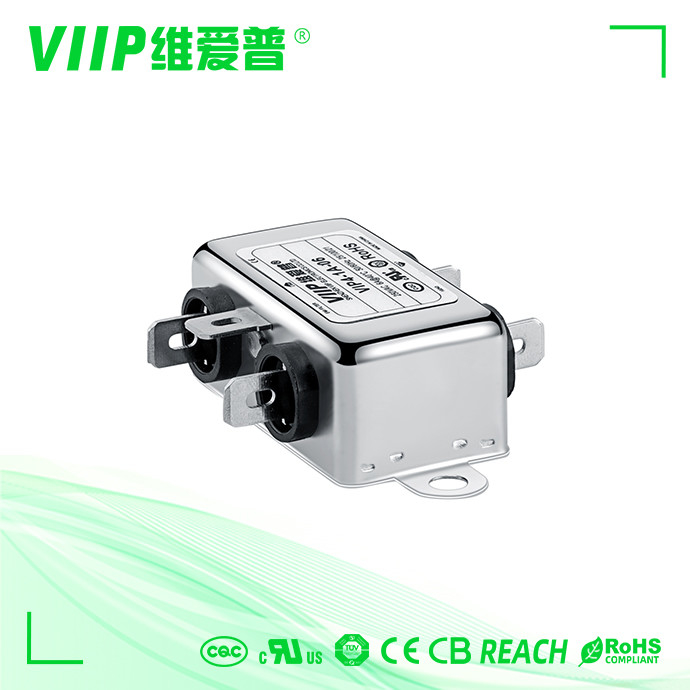

Filter AC Single Phase EMI Power Line Untuk Sistem IT Dan Jaringan

Nama merek:	VIIP WeiAiPu
Nomor Model:	VIP4-1A-04(B041W0824)
MOQ:	1 pcs
harga:	Bisa dinegosiasikan
Rincian kemasan:	333318
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE TUV UL CQC

Dinilai Saat Ini:

Jenis:

Filter EMC

Fungsi transfer:

Penyaring AC-EMI

Frekuensi pusat nominal:

150KHz ~ 30MHz

Sertifikasi:

CE ROHS

Aplikasi:

Peralatan medis

Impedansi Masuk:

500VDC/100MOHMMIN

Rentang frekuensi:

150 kHz hingga 30 GHz

Suhu penyimpanan:

-40 ℃ ~ + 85 ℃

Artikel:

FILTER EMI

Frekuensi Operasi:

50/60hz

Frekuensi pusat nominal:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensi:

Bervariasi tergantung pada model

Pelabuhan:

Shenzhen

Gaya Terminasi:

Pin Solder

Listrik nominal:

Berbeda

Berat badan:

290g-1000g

Ketahanan Isolasi:

≥100MΩ

Sesuai dengan RoHS:

Kelembaban:

≤95%RH

Menyediakan kemampuan:

2000 pcs dalam 10-15 hari

Menyoroti:

Filter Saluran Daya EMI 4A

Filter Saluran Daya EMI Sistem IT

Filter EMI Sistem Jaringan Fase Tunggal

Deskripsi Produk

Filter Saluran Listrik EMI Fase Tunggal Tujuan Umum Berkinerja Tinggi

Filter Saluran Listrik EMI Fase Tunggal Tujuan Umum Berkinerja TinggiDetail Cepat:

Tempat asal	Cina
Nomor model	VIP4-1A-04(B041W0824)
Impedansi Masukan	50Ω
SAYAkerugian penyisipan	30-100dB
Baris ke Baris	1760VDC
Frekuensi Pusat Nominal	10KHZ~30MHZ
Sertifikat	ISO9001 CE ROHS TUV
Frekuensi operasi	50/60HZ
Kisaran Suhu	25/085/21

Fitur dan Manfaat untukFilter emi AC satu fasa:

150 KHz一30 MHz broadbandpenyaringan efisiensi tinggi, terutama meningkatkan efek penyaringan frekuensi rendah antara 10 KHz150 KHz.

Dirancang khusus untuk transmisi peralatan militer melalui CE102 inGJB151A/ 152A

Spesifikasi Untuk filter emi fase tunggal AC:

fitur untuk filter emi fase tunggal

1. Nilai saat ini: 0,5A-300A

2. Berbagai terminal: kawat, lug solder, stud, blok terminal, dll

3. Versi medis opsional (tipe H)

4. Versi khusus khusus tersedia berdasarkan permintaan

Filter AC tujuan umum dengan rentang frekuensi atenuasi yang baik 150KHz-30MHz

Struktur kompak, rasio biaya-kinerja tinggi, mudah dipasang, aman dan andal

Seri VIP4 -1A dan VIP4 -1B adalah filter mode umum satu tahap dengan armada penyaringan yang hampir sama, hanya sedikit perbedaan arus berbeda

Versi tegangan tinggi di atas 380VAC juga tersedia

Tabulasi Filter EMI Power Line Satu Fase Tujuan Umum Berperforma Tinggi

Bagian No.	Nilai Saat Ini [A]	250VAC/50Hz @ 20C Arus Kebocoran [mA]	Dimensi Fisik	Skema Listrik	Terminal			Berat [g]
Bagian No.	Nilai Saat Ini [A]	250VAC/50Hz @ 20C Arus Kebocoran [mA]	Dimensi Fisik	Skema Listrik	baut	blok terminal	kabel	Berat [g]
VIP1-1A-01	1A	<0,5mA	Gambar 1	Gambar 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0,5mA	Gambar 1	Gambar 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0,5mA	Gambar 1	Gambar 1	- - -	- - -	0	65
VIP1-1A-10	10A	<0,5mA	Gambar 2	Gambar 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0mA	Gambar 3/Gambar 4	Gambar 2	M4	0	- - -	140
VIP4-1B-10	10A	<1,0mA	Gambar 3/Gambar 4	Gambar 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0mA	Gambar 3/Gambar 4	Gambar 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0mA	Gambar 5	Gambar 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2.0mA	Gambar 5	Gambar 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	Gambar 5	Gambar 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	Gambar 5	Gambar 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	Gambar 5	Gambar 2	M10	- - -	- - -	1900

		A	B	C	D	e	F	G	H		K	L	M	N	P	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3*0.8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3*0.8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3*0.8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8.5	2.5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3.8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4.4	M10

Toleransi		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Perusahaan kita

1. Disesuaikan: Kami memiliki tim R&D profesional;tujuan kami adalah kami tidak akan membiarkan pelanggan

menghabiskan uang ekstra.

2. Perusahaan terdaftar: Perusahaan teknologi tinggi nasional, jaminan merek, kualitas andal, dan kami memiliki sertifikasi produk yang relevan.

3. Tes perbaikan: Kami bekerja sama dengan laboratorium penelitian ilmiah terkemuka untuk memberikan gratis

Dukungan teknis perbaikan EMC, sampel;dan uji konduksi gratis.

4. Skala produksi: Teknologi otomasi, produksi skala, harga bagus, luar biasa, layanan,
