rincian produk

Rumah > Produk >

Inti Ferit EMI

V180322H Inti ferit EMI untuk mengisolasi trafo arus Eddy

Semua Kategori

Inti Ferit Datar

Hubungi Kami

Miss. Vicky Lee

vip6@szviip.com

19925448748

Hubungi Sekarang

V180322H Inti ferit EMI untuk mengisolasi trafo arus Eddy

Nama merek:	VIIP
Nomor Model:	V180322H
MOQ:	100 PCS
harga:	Bisa dinegosiasikan
Ketentuan Pembayaran:	T/T, Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

Rohs Reach

Bahan:

Nama produk:

bahan ferit

Aplikasi:

untuk transformer

Model:

V180322H

Menyediakan kemampuan:

5k Selama satu minggu

Menyoroti:

Transformer EMI Ferrite Core

V180322H Inti Ferrit EMI

Mengisolasi Eddy Transformer EMI Ferrite Core

Deskripsi Produk

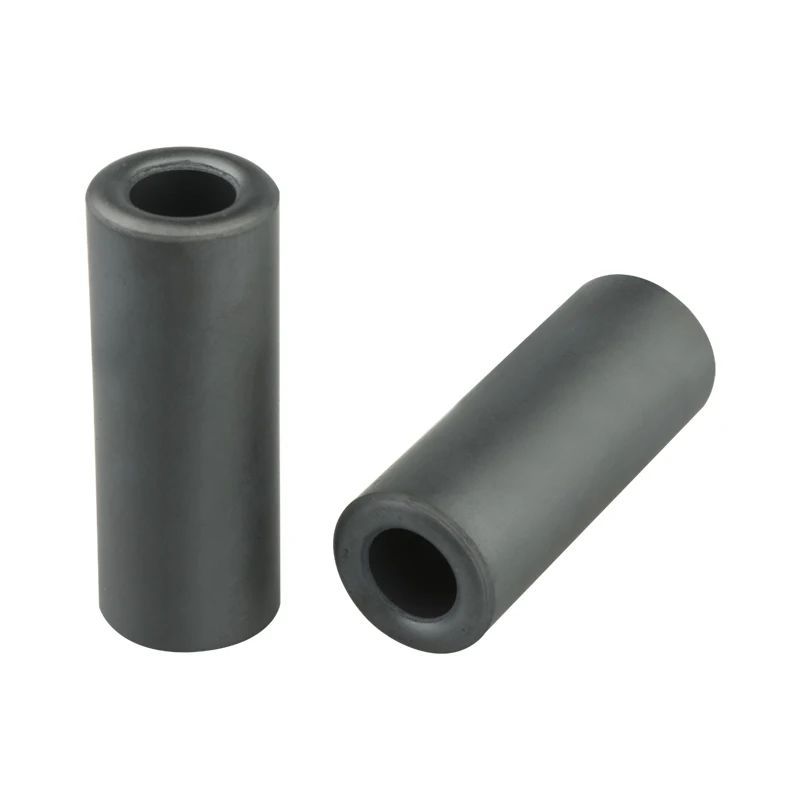

EMI Ferrite Core Transformer Ferrite Core Ferrite Toroid Core

Detil singkat:

1.Contoh: Inti ferit trafo / cincin ferit isolasi
2Nomor Bagian: V180322H
3.Ukuran:OD=17.42mm ID=9.53mm H=28.58mm
MOQ: 100 pcs

Dimensi (mm)

V180322H Inti ferit EMI untuk mengisolasi trafo arus Eddy 0

A	17.42 ± 0,5mm
B	28.58 土 0.75mm
C	90,53 ± 0,3 mm

Deskripsi:

Ini cincin ferit, bukan magnet.

Ini memiliki karakteristik mengisolasi arus pusaran, permeabilitas rendah dan gangguan penahan.

Karakteristik listrik

项目 TEST ITEM +	电气性能 Karakteristik Listrik						尺寸 ((单位:毫米) Dimensi (unit:皿)
	Q	L	Zl	Z2	Z3	Z4	A	B	c	D	E	F
			144REF	214	410REF		17. 42	28.58	9, 53
			/ Apa yang terjadi?	/ Apa yang terjadi?	/ Apa yang terjadi?		0. 5	0. 75	0.3
			/ Apa yang terjadi?		/ Apa yang terjadi?		0. 5	0. 75	0.3
1			138. 6	218. 2	441. 2		17. 30	28.30	9. 35
2			140. 2	228.4	440.4		17. 40	28.40	9. 37
3			140. 0	228. 2	438.2		17. 20	28.20	9.40
4			139. 7	223. 0	439.0		17. 29	28.32	9.43
5			140. 4	218. 6	440.6		17. 35	28.34	9.41
6			138. 2	218.4	441. 4		17. 36	28.28	9.45
7			139. 3	219. 1	441. 1		17. 144	28.25	9. 38
8			138.8	220.8	438.8		17. 28	28.33	9. 36
9			139. 9	221. 6	438.6		17. 27	28.29	9.44
10			140. 1	220.4	439.4		17. 19	28.31	9.41
x			139. 52	221. 67	439.87		17. 30	28.30	9.40
Y I N			y	y	y		y	y	y

Spesifikasi:

V180322H Inti ferit EMI untuk mengisolasi trafo arus Eddy 1

Aplikasi:

Digunakan secara luas dalam transformator daya, transduser arus, transformator instrumen, induktor, chokes, ballast, stabilisator tegangan dan regulator, transformator las, transformator pita lebar,Filter, dll.

V180322H Inti ferit EMI untuk mengisolasi trafo arus Eddy 2

Bagaimana kita memilih klip pada inti ferrit

Ketika memilih inti ferit klip-on untuk penekanan EMI, ada beberapa faktor yang harus dipertimbangkan untuk memastikan bahwa inti yang efektif untuk aplikasi tertentu.

Diameter Kabel: Pilih inti ferrit yang kompatibel dengan diameter kabel atau kawat yang akan dipasang.jadi penting untuk memilih inti yang dapat dengan aman klip ke kabel tanpa terlalu longgar atau terlalu ketat.

Jangkauan frekuensi: Tentukan rentang frekuensi interferensi elektromagnetik yang perlu ditekan.Berbagai bahan ferrit dan desain inti dioptimalkan untuk rentang frekuensi tertentuPilih inti ferit yang cocok untuk rentang frekuensi EMI yang perlu dikurangi.

Bahan dan Impedansi: Inti ferit tersedia dalam bahan yang berbeda dan dengan karakteristik impedansi yang berbeda.Bahan dan impedansi inti ferit harus dipilih berdasarkan jenis EMI dan impedansi kabel atau sirkuitInti ferit impedansi yang lebih tinggi lebih efektif dalam menekan EMI frekuensi tinggi.

Tag:

Nizn Inti Ferit Permeabilitas Tinggi

Transformator EMI Ferrite Core Coil

inti ferit toroid OEM ODM
